CNC apstrādātas uzmavas
Izgatavojam pēc pasūtījumaCNC apstrādātas uzmavasno klientu rasējumiem un CAD failiem, t.skgultņu uzmavas, vārpstas uzmavas, cilindru uzmavas, starplikas un attāluma uzmavas, adaptera un reduktora uzmavas, precīzijas vadotnes uzmavas, savienojuma un savienotāju uzmavas, vītņotas uzmavas un ieliktņi, apkakles un gredzenu uzmavas, atloku uzmavas un pielāgotas uzmavas, blīvētās uzmavas un uzmavas. Mūsu CNC virpošanas, urbšanas, ID/OD slīpēšanas un slīpēšanas iespējas nodrošina precīzas, koncentriskas uzmavas mašīnām, hidraulikai, sūkņiem, motoriem, automatizācijai un instrumentiem.
Uzmava nodrošina nodiluma virsmu, precīzu urbumu vai saskarni starp divām daļām, tātadiekšējā-diametra pielaide, ID–OD koncentriskums, sienas biezums, urbuma taisnums un urbuma virsmas apdareizlemiet, vai vārpstas darbojas pareizi, blīves noturas un uzmava ilgst. Mēs apstrādājam uzmavas noalumīnijs (6061-T6, 6063-T5, 7075-T6, 5052-H32), nerūsējošais tērauds (303, 304, 304L, 316, 316L, 17-4 PH), oglekļa un leģētais tērauds (1045, 1140, 54140, 54140, 54140 8620), misiņš un bronza (C36000, C46400, C93700, C95400), varš (C10100, C11000) un titāns (2. klase, 5. klase), kas izgatavots no cieta stieņa un caurules - nav atliets -, tāpēc urbums tiek izgriezts atbilstoši rasējumam prototipiem un nelielai-apjoma ražošanai. Detaļas tiek ražotas pēc noteiktiem izmēriem, pielaidēm, materiāliem un apdares prasībām, materiālu sertifikāti ir pieejami pēc pieprasījuma.
Mūsu ražoto CNC apstrādāto uzmavu veidi
Mēs apstrādājam plašu piedurkņu veidu klāstu. Zemāk ir visizplatītākie; ja zīmējumā ir redzama cita konfigurācija, nosūtiet to pārskatīšanai.
Gultņu uzmavas
Atjaunojamās gultņu virsmas rotējošām vārpstām.
Materiāli: 52100 · 4140 · 316L · C93700 · C46400
Vārpstas piedurknes
Virs vārpstām piestiprinātas aizsarguzmavas pret nodilumu.
Materiāli:4140 · 4340 · 316L · 17-4 PH · 2. pakāpes titāns
Cilindru ieliktņi / uzmavas
Rūdītas,{0}}apstrādātas dzinēja un hidrauliskās uzlikas.
Materiāli:4140 · 4340 · 52100 · 304 · 17-4 PH

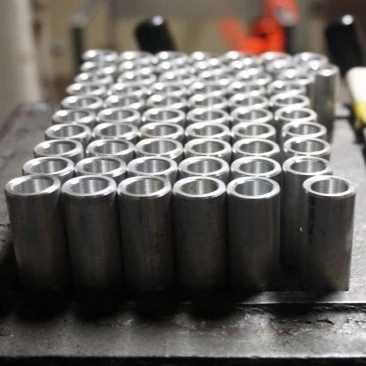

Starplika un distances piedurknes
Garuma-kontrolējamas piedurknes, kas nosaka aksiālās spraugas.
Materiāli: 6061-T6 · 304 · 4140 · C36000
Adapteris / Reduktors Uzmavas
Konusveida vai pakāpeniskas piedurknes, kas savieno diametrus.
Materiāli: 4140 · 4340 · 316L · C46400 · 6061-T6
Precīzas virzošās uzmavas
Zema-raupjuma urbumi lineārai slīdēšanai.
Materiāli:52100 · 4140 · 17-4 PH · 303
Savienojuma un savienotāju uzmavas
Taisnas vai atslēgtas uzmavas, kas savieno vārpstas vai caurules.
Materiāli:4140 · 4340 · 316L · C36000 · 5. klases titāns
Vītņotas uzmavas un ieliktņi
Uzmavas ar iekšējo vai ārējo vītni.
Materiāli: 303 · 316L · 4140 · 6061-T6
Apkakle un gredzenu piedurknes
Plāni{0}}sienas gredzeni pozicionēšanai un noturēšanai.
Materiāli: 1045 · 4140 · 6061-T6 · C36000
Atloku piedurknes
Uzmavas ar iebūvētiem atlokiem aksiālai novietošanai.
Materiāli:316L · 17-4 PH · 4140 · C46400
Blīvējums un tīrītāju uzmavas
Gludas piedurknes, kas atbalsta O-gredzenus un lūpu blīves.
Materiāli:316L · 304 · 17-4 PH · C93700
Pielāgotas mehāniski apstrādātas piedurknes
Vienreizējas-piedurknes līdz zīmējumam no cieta materiāla.
Materiāli:7075-T6 · 4340 · 17-4 PH · 5. klases titāns
Vai jums ir pielāgotas piedurknes? Nosūtiet savu zīmējumu
CNC apstrādes procesi uzmavām
CNC virpošana
Vispiemērotākais priekš:OD · ID · pakāpieni · slīpumi
Pamatdarbība uz stieņa{0}}piedurknēm.
Garlaicība un iekšējā virpošana
Vispiemērotākais priekš:Precizitātes urbumi
Urbuma urbšana līdz stingrai ID pielaidei un ģeometrijai.
OD & ID slīpēšana
Vispiemērotākais priekš:Stingras pielaides diametri
Cilindriskā slīpēšana, kad to pieprasa pielaides.
Honēšana
Vispiemērotākais priekš:Urbuma apdare · apaļums
Urbuma slīpēšana līdz Ra 0,2 µm, lai nodrošinātu zemu-berzi.
Frēzēšana un rievošana
Vispiemērotākais priekš:Atslēgas rievas · rievas · skrūvju caurumi
Atloki, atslēgas rievas, rievas un caurumi pēc pagriešanas.
Atslogošana un tīrīšana
Vispiemērotākais priekš:Urbuma malas · montāžas{0}}gatavas detaļas
Malu laušana, tīrīšana un urbuma aizsardzība pirms iepakošanas.
CNC uzmavu materiāli
Piedurknēm materiāla izvēle ir atkarīga noslodze un ātrums, nodilumizturība, korozijas vide, svars un apstrādājamība. Mēs apstrādājam uzmavas no tālāk norādītajiem metāla materiāliem - oglekļa un leģētā tērauda, nerūsējošā tērauda, alumīnija, misiņa un bronzas, vara un titāna.
| Materiāls | Kopējās atzīmes | Tipiski piedurkņu pielietojumi | Galvenās priekšrocības |
|---|---|---|---|
| Oglekļa un leģētais tērauds | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · 38CrMoAlA | Gultņu uzmavas, cilindru uzmavas, vārpstas uzmavas, virzošās uzmavas | Izturība, cietība un nodilumizturība; ideāli piemērots noslogotām piedurknēm |
| Nerūsējošais tērauds | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Vārpstas un blīvējuma uzmavas, pārtikas, medicīnas un jūras uzmavas | Izturība pret koroziju; 316L ir piemērots hlorīdu vidēm; 17-4 PH palielina spēku |
| Alumīnijs | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Atstarpes piedurknes, apkakles un vieglas vadošās piedurknes | Viegls svars, apstrādājamība, laba siltumvadītspēja |
| Misiņš un bronza | C36000 brīvs | Gultņu un nodiluma uzmavas, jūras un sūkņu uzmavas | Pašeļļojošas nodiluma virsmas, jūras ūdens un gultņu izmantošana- |
| Varš | C10100 (OFHC) · C11000 elektrolītiskais varš | Vadošas un termiskas uzmavas un ieliktņi | Augsta elektriskā un siltuma vadītspēja |
| Titāns | 2. klase (KP) · 5. klase (Ti-6Al-4V) | Jūras, ķīmiskas un vieglas augstas{0}izturības piedurknes | Izcila izturība pret koroziju ar vislabāko izturību -līdz-svaram |
Uzmavu precizitāte un ģeometrija
Uzmavas veiktspēja ir atkarīga no urbuma. Tālāk norādītie elementi nosaka, vai vārpstas darbojas pareizi, blīves noturas un uzmava ilgst. Mēs tos apstrādājam līdz zīmējumam un pēc pieprasījuma ciešāk.
| Funkcija | Tipiskas spējas | Kāpēc tas ir svarīgi piedurknēm |
|---|---|---|
| Iekšējais diametrs | h7/h8 (±0,01–0,03 mm) | Urbums ir vārpstu un blīvējumu kritiskā pielāgošanas virsma |
| ID–OD koncentriskums | 0,01–0,03 mm izskrējiens- | Rotējošās daļas darbojas bez vibrācijas |
| Sienas biezums | ±0,05–0,1 mm, vienmērīgi ap apkārtmēru | Vienmērīgs slodzes sadalījums un spiediena spēja |
| Urbuma taisnums | 0,02 mm / 100 mm | Kritiski piemērots garām piedurknēm un vadošajiem urbumiem |
| Urbuma virsmas apdare | Ra 0,8 µm pagriezts; Ra 0,2–0,4 µm slīpēts | Zema berze, labs blīvējuma kalpošanas laiks un eļļas aizture |
| Garums un gala virsmas | ±0,05–0,1 mm, kvadrāts pret asi | Pareiza aksiālā pozīcija mezglos |
| Fasāde / rādiuss | ±0,1 mm, standarta 0,5–2 mm | Iespraudiet-bezvadus-montāžai un blīvēm |
| Atslēga/rieva | Saskaņā ar DIN 6885 / ANSI standartu | Griezes momenta pārnešana un saglabāšana, ja nepieciešams |
| Kritiskie izmēri | ±0,01 mm (precizitāte līdz ±0,005 mm) | Kvalitātes mērīšanas-un izlīdzināšanas funkcijas |
Mūsu kontrolētās kritiskās funkcijas
Urbumi- ir urbts un noslīpēts līdz h7/h8 ar apaļumu, taisnumu un apdari kontrolētu bīdāmām un blīvējošām saskarnēm.
Koncentriskums- ID-līdz-OD palaišanai- tiek kontrolēts starp pagriešanas iestatījumiem un verificēts uz serdes vai CMM.
Sienas biezums- bija vienādi visā apkārtmērā un visā garumā, lai novērtētu izturību un spiedienu.
Plānas{0}}sienas stabilitāte- Stresa mazināšana pēc raupšanas un viegliem apdares griezumiem saglabā plānās-sienu piedurknes taisnas un apaļas.
Vītnes un atslēgas- iekšējās/ārējās vītnes, atslēgas rievas un rievas, kas apstrādātas atbilstoši DIN 6885/ANSI standartiem.
Identifikācija- detaļu numuri vai lāzermarķējums pēc pieprasījuma, lai nodrošinātu izsekojamību un montāžu.
Termiskā apstrāde un stresa mazināšana CNC piedurknēm
Noslogotas un nodilumizturīgas{0}}tērauda uzmavas tiek termiski apstrādātas, kā norādīts zīmējumā. Sprieguma samazināšana pirms apstrādes pabeigšanas saglabā plānās -sienas uzmavas izmēru stabilitāti.
| Termiskā apstrāde | Piemērojamās pakāpes | Tipiskas uzmavu daļas |
|---|---|---|
| Rūdīšana un atlaidināšana | 1045 · 4140 · 4340 · 52100 | Gultņu uzmavas, cilindru uzlikas, vārpstas uzmavas |
| Korpusa karburēšana | 8620 · 5120 · 1045 | Valkājiet piedurknes un viegli noslogotus starpliku |
| Nitrēšana | 38CrMoAlA · 4140 · 4340 | Gultņu un vadošās uzmavas |
| Risinājums + novecošana | 17-4 PH · 7075-T6 | Augstas -nerūsējošā tērauda un alumīnija uzmavas |
| Stresa mazināšana | Visas tērauda markas · 6061-T6 · 316L | Plānas{0}}siena un garas piedurknes pirms apstrādes pabeigšanas |
Virsmas apdare CNC uzmavām
Virsmas apdare aizsargā uzmavas un sagatavo tās slīdēšanai, blīvēšanai vai kodīgai lietošanai -, vienlaikus saglabājot urbumus apstrādātus vai slīpētus atbilstoši standartam.
Ķīmiskā konversija
Bezelektriska niķeļa pārklāšana
Elektropolēšana
Pulvermētelis
| Virsmas apdare | Piemērojamie materiāli | Tipiskas uzmavu daļas | Galvenais ieguvums |
|---|---|---|---|
| Cietā hromēšana | 4140 · 4340 · 52100 | Cilindru uzlikas, vārpsta un gultņu uzmavas | Nodilumizturība un korozijas izturība uz urbuma vai OD |
| Bezelektriska niķeļa pārklāšana | 4140 · 4340 · 316L · Alumīnijs | Hidrauliskās un rūpnieciskās uzmavas | Viendabīgs pārklājums, piemērots urbumiem |
| Anodēšana (II tips / cietais III) | 6061-T6 · 7075-T6 · 6063-T5 | Alumīnija vadotne un starplikas uzmavas | cieta,{0}}nodilumizturīga virsma; krāsu opcijas |
| Pasivēšana | 303 · 304 · 316L · 17-4 PH | Jūras, pārtikas un medicīnas piedurknes | Noņem brīvo dzelzi, uzlabo izturību pret koroziju |
| Elektropolēšana | 304 · 316L | Pārtikas, medicīnas un tīras piedurknes | Gluda, tīra, gaiša urbuma virsma |
| Cinka pārklāšana | Oglekļa tērauds | Universālas -tērauda uzmavas | Ekonomiska aizsardzība pret koroziju |
| Melnais oksīds | 1045 · 4140 · 4340 | Rūpnieciskās un mašīnu piedurknes | Ekonomiska aizsardzība; zems uzkrāšanās |
| Zemes / slīpētas virsmas | Visi tēraudi · nerūsējošais | Precīzijas vadotne un gultņu uzmavas | Uzlabo urbuma ģeometriju un apdari |
Uzmavu kvalitātes kontrole
Mēs pārbaudām urbumus, ārējos diametrus, sienas biezumu, koncentriskumu un urbuma apdari visā ražošanas laikā, lai nodrošinātu, ka uzmavas atbilst zīmējumam un pareizi saliktas. Dokumentētiem projektiem mēs varam piegādāt materiālu sertifikātus un pārbaudes ierakstus, lai atbalstītu jūsu ienākošo pārbaudi.
Kvadrātuma perpendikularitātes pārbaude
CMM augstuma mērītāja pārbaude
CMM virsmas plāksnes pārbaude
Iet/Nē-Iet vītnes mērierīces pārbaudi
Tapas mērītāja mikrometra pārbaude
| Pārbaudes vienums | Aprīkojums / Metode | Tipiskas uzmavu daļas |
|---|---|---|
| Iekšējais diametrs | Urbuma mērītājs · Iekšējais mikrometrs | Visi uzmavu urbumi, h7/h8 pārbaudes |
| Ārējais diametrs | Ārējais mikrometrs | Visas piedurknes un apkakles |
| Sienas biezums | Ultraskaņas · Mikrometrs | Plānas{0}}sienu piedurknes, starplikas |
| Koncentriskums | CMM · Indikators uz mandrel | Gultnis, vadotnes un sakabes uzmavas |
| Taisnīgums | CMM · Taisns | Garas piedurknes un ieliktņi |
| Urbuma virsmas apdare | Nelīdzenuma testeris | Bīdāmās un blīvējošās urbumi |
| Cietība | Rokvels · Vikers | Termiski{0}}apstrādātas piedurknes |
| Materiāla pārbaude | Spektrometrs + materiāla sertifikāts | Ienākošais izejmateriāls (pieejams EN 10204 3.1) |
| Galīgā pārbaude | CMM + pārbaudes ziņojums | Galīgo izmēru pieņemšana |
Nepieciešama dokumentēta kvalitātes kontrole?Nosūtiet mums savus rasējumus un pārbaudes prasības.
Prototips un maza{0}}apjoma uzmavu apstrāde
Piedurkņu projekti bieži sākas ar prototipiem - jauniem dizainiem, vārpstu un korpusu atbilstības pārbaudēm vai nomaiņām, kas jāpārbauda pirms ražošanas. Apstrāde no cieta stieņa vai caurules ļauj izvairīties no instrumentiem un liešanas izpildes laika, tāpēc prototipi un mazs apjoms ir praktiski. Mēs atbalstāmprototips un neliela{0}}apjoma CNC apstrādeno atsevišķiem paraugiem līdz atkārtotiem maziem -pakešu pasūtījumiem.
Prototipu apstrāde
Jauniem dizainiem, apstiprināšanai un atbilstības pārbaudēm.
Tipisks daudzums:1-10 gab
Mazs{0}}ražošanas apjoms
Izmēģinājuma sistēmām un sākotnējiem ražošanas braucieniem.
Tipisks daudzums:10–1,000+ gab
Atkārtot ražošanu
Rezerves plāksnēm un periodiskiem pasūtījumiem ar izveidotiem dizainiem.
Tipisks daudzums:Pamatojoties uz projekta prasībām
Piemērots
Gultņu uzmavas, vārpstas uzmavas un bukses
Cilindru uzlikas un hidraulisko cilindru uzmavas
Starplikas, distances un adaptera uzmavas
Precīza vadotne un atrašanās vietas noteikšanas piedurknes
Savienojums, atloka un blīvējuma uzmavas
Pielāgotas mehāniski apstrādātas piedurknes līdz zīmējumam
CNC apstrādāto uzmavu iepakošana un izpildes laiks
Iepakojums
Virsmas aizsardzība:Pret-rūsas papīrs un burbuļplēve tērauda un sakausējuma uzmavām
Korozijas aizsardzība:VCI papīrs tērauda uzmavu aizjūras tranzītam
Iekšējā aizsardzība:Gala vāciņi vai aizbāžņi urbuma atverēm pēc pieprasījuma
Deformācijas kontrole:Garas un plānas{0}}sienas piedurknes ir atbalstītas vai ar piedurknēm, lai izvairītos no liekšanas
Pielāgots iepakojums:Tiek atbalstītas atsevišķas piedurknes, pielāgotas kastes un eksporta iepakojums
Tipisks izpildes laiks
| Pasūtījuma veids | Tipisks izpildes laiks |
|---|---|
| Prototips | 5-10 darba dienas |
| Mazs -apjoma pasūtījums | 10-20 darba dienas |
| Ražošanas pasūtījums | 20-35 darba dienas, pēc grafika |
| Atkārtojiet pasūtījumu | 10-25 darba dienas |
FAQ
J: 1. Kādas CNC apstrādātas uzmavas jūs varat ražot?
A: Mēs izgatavojam pielāgotas gultņu uzmavas, vārpstas uzmavas, cilindru uzmavas, starplikas un distances uzmavas, adaptera un reduktora uzmavas, precīzijas vadotnes uzmavas, savienojuma un savienotāju uzmavas, vītņotas uzmavas un ieliktņus, apkakles un gredzenu uzmavas, atloku blīves un atloku blīves no uzmavas.
J: 2. No kādiem materiāliem jūs izgatavojat uzmavas?
A: Mēs apstrādājam uzmavas no oglekļa un leģētā tērauda (1045, 1144, 4140, 4340, 52100, 8620), nerūsējošā tērauda (303, 304, 316L, 17-4 PH), alumīnija (6061-T6, 707s, 3-T6), krūšturi (C5-T6 un bronzas) C46400, C93700, C95400), varš (C10100, C11000) un titāns (2. pakāpe, 5. pakāpe).
J: 3. Vai jūs mašīnu uzmavas no cieta materiāla?
A: Jā. Mēs apstrādājam uzmavas no cieta stieņa un cauruļu materiāla, tāpēc urbums tiek izgriezts atbilstoši rasējumam - praktiski prototipiem un mazam tilpumam bez liešanas instrumentiem.
J: 4. Kādas pielaides jūs varat sasniegt uz urbuma?
A: Mēs parasti saglabājam iekšējo diametru līdz h7/h8 (± 0,01–0,03 mm), ID–OD koncentriskumu līdz 0,01–0,03 mm un ± 0,01 mm (precizitāte līdz ± 0,005 mm) kritiskajos izmēros.
J: 5. Vai jūs varat noturēt stingru koncentriskumu uz garām piedurknēm?
A: Jā. Mēs kontrolējam ID–OD skrējienu-līdz 0,01–0,03 mm, izmantojot serdeņa-uzmontētu pārbaudi un precīzus pagriešanas iestatījumus.
J: 6. Vai urbumu var slīpēt, lai nodrošinātu zemu berzi?
A: Jā. Mēs slīpējam urbumus līdz Ra 0,2–0,4 µm bīdāmām un blīvējošām saskarnēm, uzlabojot apaļumu un eļļas aizturi.
J: 7. Kādu termisko apstrādi jūs iesakāt gultņu uzmavām?
A: Augsta{0}}nodiluma gultņu uzmavām mēs iesakām 4140 vai 52100 ar dzesēšanu un atlaidināšanu vai nitrēšanu (38CrMoAlA, 4140) cietam, zemu{5}}izkropļojuma urbumam.
J: 8. Vai varat apstrādāt plānas -sienu uzmavas bez kropļojumiem?
A: Jā. Mēs izmantojam spriedzes mazināšanu pēc raupšanas un viegliem apdares griezumiem, lai plānās sienas būtu taisnas un apaļas.
J: 9. Vai jūs piegādājat uzmavas no cauruļu krājuma vai cieta stieņa?
A: Abi. Mēs izmantojam cieto stieņu, cauruļu un plākšņu materiālu atkarībā no sienas biezuma un daudzuma.
J: 10. Vai varat pievienot cieto hroma vai niķeļa urbumu?
A: Jā. Cietais hroms un bezelektroniskais niķelis ir izplatīts uzmavu urbumu un ārējo diametru nodilumizturībai un korozijai.
J: 11. Vai varat piegādāt materiālu sertifikātus un pārbaudes ziņojumus?
A: Jā. Pēc pieprasījuma mēs varam nodrošināt materiālu sertifikātus (EN 10204 3.1), izmēru pārbaudes ziņojumus, CMM ziņojumus un nelīdzenuma ierakstus.
J: 12. Vai jūsu uzmavas ir piemērotas hidrauliskajiem cilindriem?
A: Jā. Mēs izgatavojam cilindru čaulas un uzmavas 4140, 4340 un 17{4}}4 PH ar slīpētiem, cieti hromētiem urbumiem.
J: 13. Kāds ir CNC apstrādāto uzmavu tipiskais izpildes laiks?
A. Parasti izpildes laiks ir 5–10 darba dienas prototipiem, 10–20 darbadienas neliela apjoma-pasūtījumiem un 20–35 darba dienas ražošanas pasūtījumiem atkarībā no sarežģītības, daudzuma, materiāla un apdares.
Nosūtiet savu 2D zīmējumu vai 3D CAD failu, materiāla pakāpi, daudzumu un apdares prasības.
