5 ass CNC mehāniski apstrādātas detaļas

5 asu CNC apstrāde ļauj vienlaicīgi pārvietot griezējinstrumentu pa vairākām asīm, ļaujot apstrādātsarežģītas ģeometrijas, vairākas virsmas, leņķiski elementi un grūti{0}}sasniedzami-apgabali ar mazāku iestatījumu skaitu. Tas palīdz uzlabot precizitāti, samazināt iestatīšanas laiku un efektīvāk ražot sarežģītas CNC apstrādātas detaļas.

Priekšrocība	Apraksts
Sarežģītā ģeometrija	Mašīnas sarežģītas 3D kontūras, izliektas virsmas, dziļi dobumi, iegriezumi un citas ģeometrijas, kuras ir grūti izveidot ar 3 asu apstrādi.
Vairāku{0}}virsmu apstrāde	Piekļūstiet vairākām daļas virsmām vienā iestatījumā, samazinot vajadzību pēc pārvietošanas un papildu stiprinājumiem.
Augstāka pozīcijas precizitāte	Mazāks iestatījumu skaits palīdz samazināt pārvietošanas kļūdas un uzlabot pozicionālās attiecības starp apstrādātajiem līdzekļiem.
Samazināts iestatīšanas laiks	Apstrādājiet vairākas funkcijas un virsmas ar mazāku iestatījumu skaitu, palīdzot saīsināt sarežģītu detaļu ražošanas laiku.
Labāka virsmas apdare	Nepārtraukta instrumenta orientācija palīdz uzturēt konsekventākus griešanas apstākļus uz sarežģītām izliektām virsmām un samazina redzamās instrumenta pēdas.
Izmaksu{0}}efektīvs sarežģītām daļām	Lai gan 5 asu apstrādei var būt lielākas mašīnu un programmēšanas izmaksas, mazāk iestatīšanas un mazākas sekundārās darbības var padarīt to ekonomiskāku sarežģītu detaļu gadījumā.



Vislabāk piemērots

Kompleksie korpusi · Aviācijas un kosmosa komponenti · Robotikas daļas · Darbrati · Kolektori · Precīzijas armatūra · Medicīniskie komponenti · Pielāgotas mašīnu sastāvdaļas



Vai jums ir sarežģīta detaļa, kuru ir grūti apstrādāt ar 3 asu CNC? Augšupielādējiet savu CAD zīmējumu 5 asu CNC piedāvājumam →



Mūsu 5 asu CNC apstrādes pakalpojums ir paredzētssarežģītas, daudzpusīgas-un stingras{1}}tolerances sastāvdaļas, kas atbalsta prototipu izstrādi,{0}}maza apjoma ražošanu un atkārtotus pasūtījumus.

Specifikācija	5 ass CNC apstrādes iespēja
Apstrādes process	3+2 Ass un vienlaicīga 5 asu CNC apstrāde
Maksimālais daļas izmērs	Līdz800 × 500 × 500 mm
Maksimālais daļas svars	Līdz500 kg
Apstrādes pielaide	Līdz±0,01 mm
Tipiska tolerance	±0,02 mm
Pozicionēšanas precizitāte	Līdz±0,005 mm
Virsmas raupjums	Uz leju līdzRa 0,8 μm
Minimālais cauruma diametrs	Ø0,5 mm
Minimālais sienas biezums	0,5 mm, atkarībā no materiāla un ģeometrijas
Cauruma diametra diapazons	Ø0,5–100 mm
Vītņu veidi	Metriskie, UNC, UNF, NPT un pielāgotie pavedieni
Mehāniski apstrādātas īpašības	3D kontūras, leņķveida caurumi, zemie griezumi, dziļi dobumi, izliektas virsmas un daudzpusīgi elementi
Materiāli	Alumīnijs, nerūsējošais tērauds, oglekļa tērauds, leģētais tērauds, misiņš, varš, titāns un inženierplastmasa
Ražošanas apjoms	Prototips, 1–100 gab., 100–1000 gab. un ražošanas sērijas
CAD formāti	STEP, STP, IGES, X_T, DWG, DXF un PDF
Pārbaude	CMM, mikrometra, kalibra, augstuma mērītāja, vītnes mērītāja un virsmas raupjuma pārbaude
Virsmas apdare	Anodēšana, pulverkrāsošana, bezelektriska niķeļa pārklāšana, pulēšana, suku un pasivēšana
Pielāgošana	OEM / ODM / pielāgota CNC apstrāde

Faktiskās sasniedzamās pielaides, virsmas apdare, minimālais elementa izmērs un maksimālie daļas izmēri ir atkarīgi no materiāla, daļas ģeometrijas, instrumentiem, mašīnas konfigurācijas un rasēšanas prasībām.



Vai mašīnai ir sarežģīta sastāvdaļa? Augšupielādējiet savu CAD zīmējumu 5 asu CNC piedāvājumam →



Pareiza CNC apstrādes procesa izvēle ir atkarīga nodetaļu ģeometrija, apstrādes virsmu skaits, rotācijas īpašības, pielaides prasības un ražošanas apjoms. Izmantojiet zemāk esošo salīdzinājumu, lai noteiktu sev piemērotāko procesu.

Faktors	5 asu CNC apstrāde	3 asu CNC frēzēšana	CNC virpošana
Daļas ģeometrija	Sarežģītas 3D ģeometrijas	Vienkāršs līdz vidēji sarežģīts	Cilindrisks vai rotējošs
Apstrādes virsmas	Vairākas virsmas	Galvenokārt 3 asu pieejamas virsmas	Galvenokārt OD/ID virsmas
Sarežģītas līknes	Lieliski	Ierobežots	Nav piemērots
Leņķiskās īpašības	Lieliski	Nepieciešami papildu iestatījumi	Ierobežots
Zemie samazinājumi	Lieliski	Ierobežots	Ierobežots
Tipiskas daļas	Korpusi, lāpstiņriteņi, kolektori, kosmosa daļas	Plāksnes, kronšteini, bloki, armatūra	Vārpstas, tapas, bukses, uzmavas
Iestatījumu skaits	Mazāk	Vairāk par daudzpusējām detaļām	Parasti mazāk
Labākais priekš	Sarežģītas, daudzpusīgas{0}}daļas	Prizmatiskās daļas	Apaļas daļas
Tipiska ražošana	Prototips līdz ražošanai	Prototips līdz ražošanai	Prototips līdz ražošanai



Kurš process jums ir piemērots?

Izvēlieties 5 ass CNC→ Sarežģīta ģeometrija, vairākas apstrādes virsmas, leņķveida caurumi, zemie griezumi vai stingras pozīcijas prasības.

Izvēlieties 3 asu CNC frēzēšanu→ Plakanas, prizmatiskas vai salīdzinoši vienkāršas detaļas, kuras var efektīvi apstrādāt no mazākiem virzieniem.

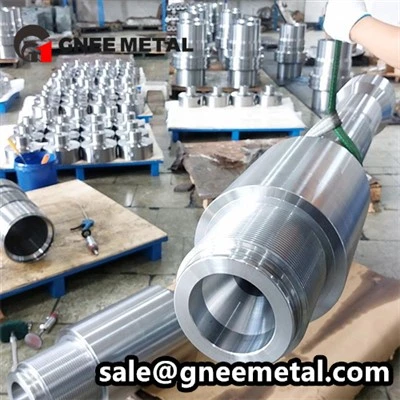

Izvēlieties CNC virpošanu→ Vārpstas, tapas, bukses, uzmavas un citas galvenokārt cilindriskas sastāvdaļas.



Vai neesat pārliecināts, kurš CNC process ir piemērots jūsu daļai?
Augšupielādējiet savu CAD rasējumu - Mēs ieteiksim pareizo apstrādes procesu →



Mēs piedāvājam 5 asu CNC apstrādi plašam diapazonammetāli un inženierplastmasa, ar materiālu kategorijām, kas atlasītas atbilstoši stiprībai, svaram, izturībai pret koroziju, siltuma veiktspēju un pielietojuma prasībām.





Katra 5 asu CNC apstrādātā daļa tiek pārbaudīta pretapstiprināts rasējums, materiālu prasības, izmēru pielaides un virsmas apdares specifikācijaspirms nosūtīšanas.

Kvalitātes kontroles vienums	Pārbaudes metode
Materiāla pārbaude	Materiāla klase un MTC pārbaude
Izmēru pārbaude	Suporti, mikrometri un augstuma mērītāji
Kritiskie izmēri	CMM pārbaude
Ģeometriskās pielaides	CMM un precizitātes mērītāji
Caurumu un vītņu pārbaude	Tapu un vītņu mērītāji
Virsmas raupjums	Virsmas raupjuma testeris
Vizuāla pārbaude	Virsmas, urbumu un apstrādes defektu pārbaude
Galīgā pārbaude	100% vai paraugu pārbaude, pamatojoties uz pasūtījuma prasībām
Pārbaudes ziņojums	Izmēru pārbaudes ziņojums tiek sniegts pēc pieprasījuma



5 asu CNC apstrādātās daļas izmaksas ir atkarīgas nodaļas sarežģītība, materiāls, apstrādes laiks, pielaide, virsmas apdare un pasūtījuma daudzums. Mēs izvērtējam jūsu CAD rasējumu un tehniskās prasības, lai nodrošinātu projektam{1}}konkrētu piedāvājumu.

Izmaksu faktors	Kā tas ietekmē izmaksas
Daļu sarežģītība	Sarežģītām kontūrām, iegriezumiem, dziļiem dobumiem un daudzpusīgām funkcijām ir nepieciešams vairāk programmēšanas un apstrādes laika.
Materiāls	Grūtāk{0}}apstrādājamiem-materiāliem, piemēram, nerūsējošajam tēraudam un titānam, parasti ir nepieciešams vairāk laika un specializētu instrumentu.
Daļas izmērs	Lielākām vai smagākām detaļām var būt nepieciešamas lielākas mašīnas, vairāk iestatījumu un ilgāki apstrādes cikli.
Tolerance	Stingras pielaides prasa papildu apstrādi, pārbaudi un procesa kontroli.
Virsmas apdare	Pulēšana, slīpēšana, anodēšana, pārklāšana un citi apdares procesi palielina kopējās izmaksas.
Ražošanas daudzums	Lielāki daudzumi var samazināt vienības izmaksas, sadalot programmēšanas, iestatīšanas un instrumentu izmaksas vairākām daļām.
Instrumenti un programmēšana	Sarežģīti instrumentu ceļi, speciālie griezēji un pielāgoti ķermeņi var palielināt sākotnējās iestatīšanas izmaksas.
Pārbaudes prasības	CMM pārbaude, detalizēti ziņojumi un{0}}trešās puses pārbaude var ietekmēt galīgo piedāvājumu.



Vai jums ir jācitē 5 asu daļa? Augšupielādējiet savu CAD zīmējumu un saņemiet pielāgotu piedāvājumu →





Iepakojums

Standarts: PE maisiņš + burbuļplēve + kartona kārba

Pielāgoti: EPE putu ieliktņi, pielāgoti{0}}detaļu ģeometrijai

Eksportējiet{0}}koka kastes smagām/lielām detaļām

Antistatiskais iepakojums elektroniskajiem komponentiem pēc pieprasījuma

Visi iepakojumi marķēti ar daļas numuru, daudzumu un pasūtījuma numuru



Izpildes laiks

Prototipi: 7–10 darba dienas

Mazs apjoms (50–500 gab.): 10–15 darba dienas

Izgatavošana (1,000+ gab.): 15-25 darba dienas

Paātrināts pakalpojums (3–5 dienas) pieejams -, lai iegūtu sīkāku informāciju, sazinieties ar mums



J: Kas ir 5 asu CNC apstrāde?
A: 5 asu CNC apstrāde ir ražošanas process, kurā griezējinstruments pārvietojas pa piecām asīm (X, Y, Z, A, B) vienlaikus, ļaujot sarežģītas detaļas apstrādāt vienā iestatījumā ar augstu precizitāti.



J: Kādus materiālus var izmantot 5 asu CNC apstrādātām detaļām?
A: Alumīnijs (6061, 7075, 2024), nerūsējošais tērauds (303, 304, 316, 17-4PH), titāns (Ti-6Al-4V), misiņš, varš, instrumentu tērauds (D2, H13) un inženiertehniskā plastmasa, tostarp PEEK, Delrin un neilons.



J: Kādu toleranci jūs varat sasniegt?
A: Mūsu 5 asu mašīnas sasniedz ±0,005 mm (±0,0002") pielaides ar virsmas apdari līdz Ra 0,8 μm, pulējamas līdz Ra 0,4 μm.



J: Kādus failu formātus jūs pieņemat?
A: STEP, IGES, DXF, SLDPRT, X_T un DWG. 2D rasējumiem pietiek ar PDF vai DWG ar pilniem izmēriem.



J: Kāds ir jūsu minimālais pasūtījuma daudzums (MOQ)?
A: Nav stingras MOQ. Mēs pieņemam pasūtījumus no 1 gabala (prototipēšana) līdz 100 ,000+ gab. (masveida ražošana).



J: Vai jūs sniedzat pārbaudes ziņojumus?
A: Jā, katrā sūtījumā ir iekļauts izmēru pārbaudes ziņojums. CMM pārskati un FAI ziņojumi ir pieejami pēc pieprasījuma.



J: Cik ilgs ir jūsu izpildes laiks?
A: Prototipi parasti aizņem 7–10 darba dienas. Ražošanas pasūtījumi aizņem 15-25 darba dienas atkarībā no daudzuma un sarežģītības. Ir pieejams paātrināts serviss (3–5 dienas).



J: Vai jūs varat veikt gan prototipu izstrādi, gan masveida ražošanu?
A: Jā. Mēs piedāvājam pilna -cikla pakalpojumu no ātras prototipu izstrādes līdz liela apjoma-ražošanai, nodrošinot nemainīgu kvalitāti visiem pasūtījumu izmēriem.
